E50: réplique d'une Lancia-Ferrari D50 (1953-1957)

[Citro]

Hello Yannick, as-tu pris contact avec Thierry Leuqueu, il connaît bien les SEVCON...

Il s'est manifesté récemment sur le forum.

[Yannick.Ribau]

Salut Citro, chuis déjà en contact avec Thierry Leqeu, mais j'ai surtout très peu de temps à consacrer à la voiture ces temps-ci... Je reconstruis à neuf la charpente d'un garage de 60m² pour mieux organiser mon atelier dans mon autre garage et je viens d'acheter une fraiseuse en 400V triphasé que je dois passer en 220 mono pour pouvoir finir la partie mécanique des trains roulants avant de reprendre vraiment sérieusement la partie pilotage des moteurs. Mais du materiel Sevcon j'en utilise au boulot, on est en contact direct avec Sevcon (BorgWarner maintenant). Quand j'en aurai marre de chercher tout seul je sais vers qui me tourner en premier.

[Yannick.Ribau]

Salut Les jeunes !
Quelques infos juste pour dire que le projet continue, en petite vitesse...

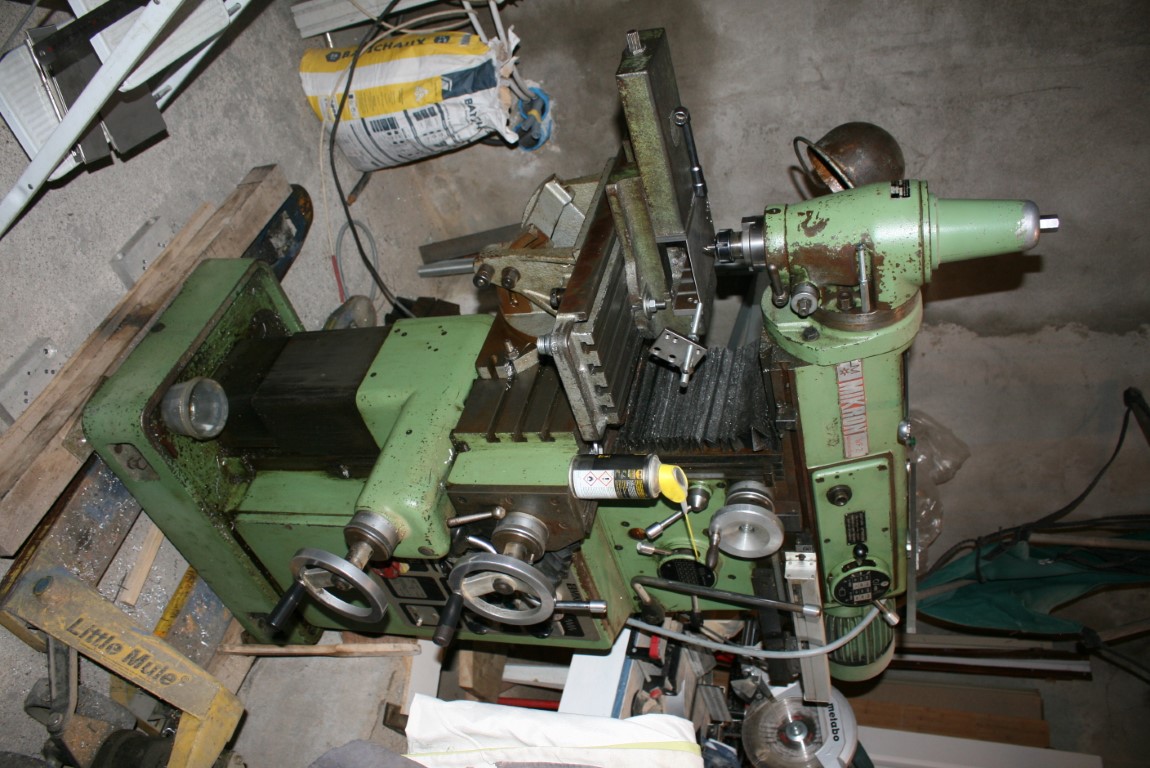

J'ai eu l'opportunité de récupérer une magnifique fraiseuse suisse pour pas cher :

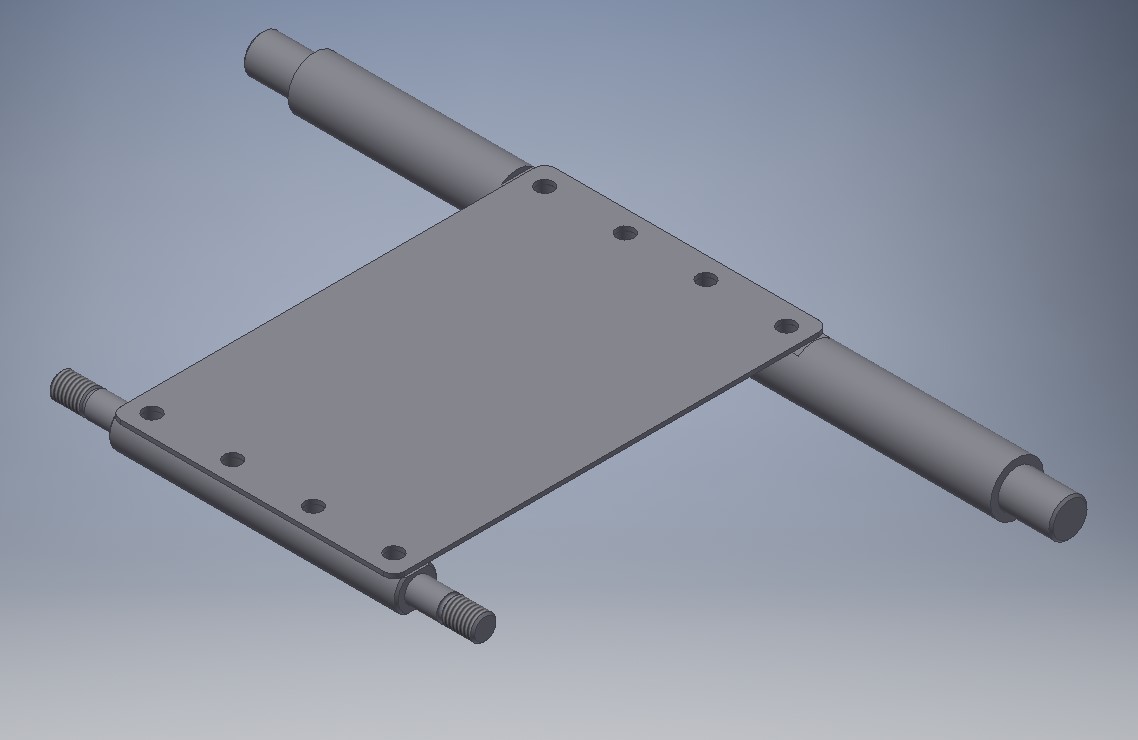

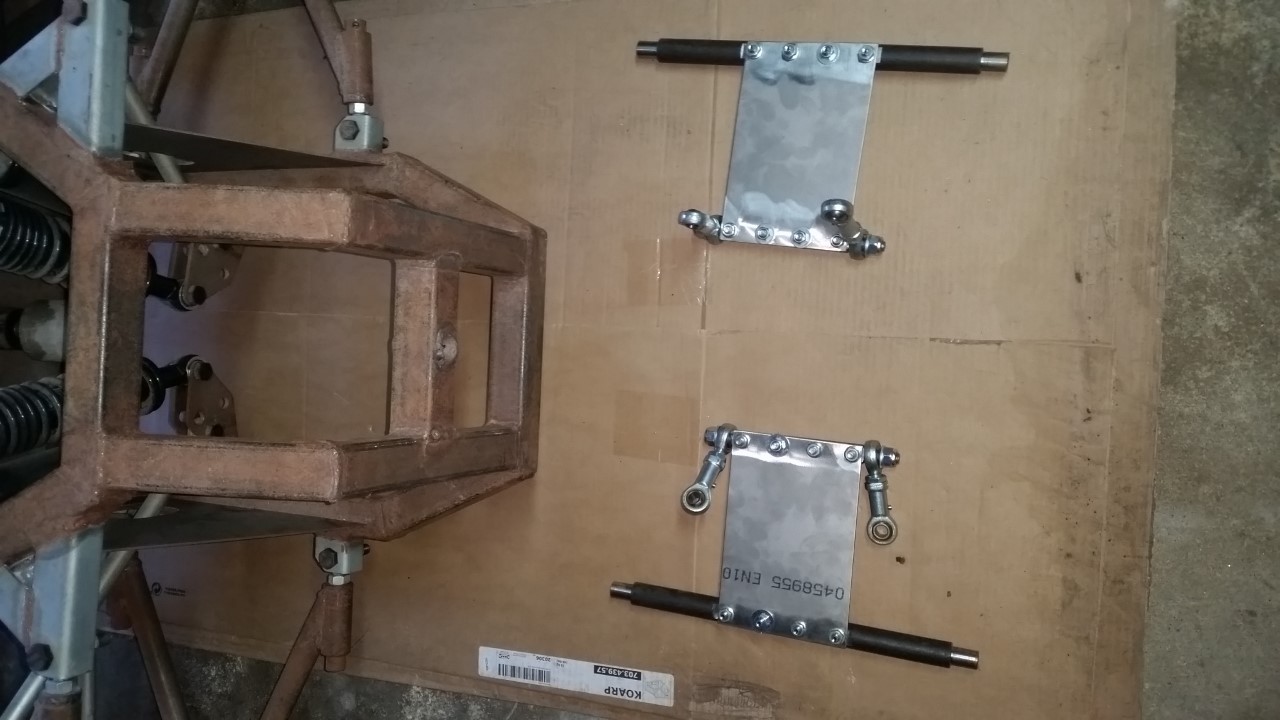

Et avec j'avance doucement sur le reste des pièces, j'ai redessiné les barres anti-roulis parce que c'était nécessaire:
Le grand axe est lié au châssis, le petit axe est lié à chaque extrémité à un bras de suspension, et la tôle centrale sert de ressort (ça peut aussi être 2 tôles dessus et dessous ou des 1/2 tôles, etc. les essais détermineront la config finale.

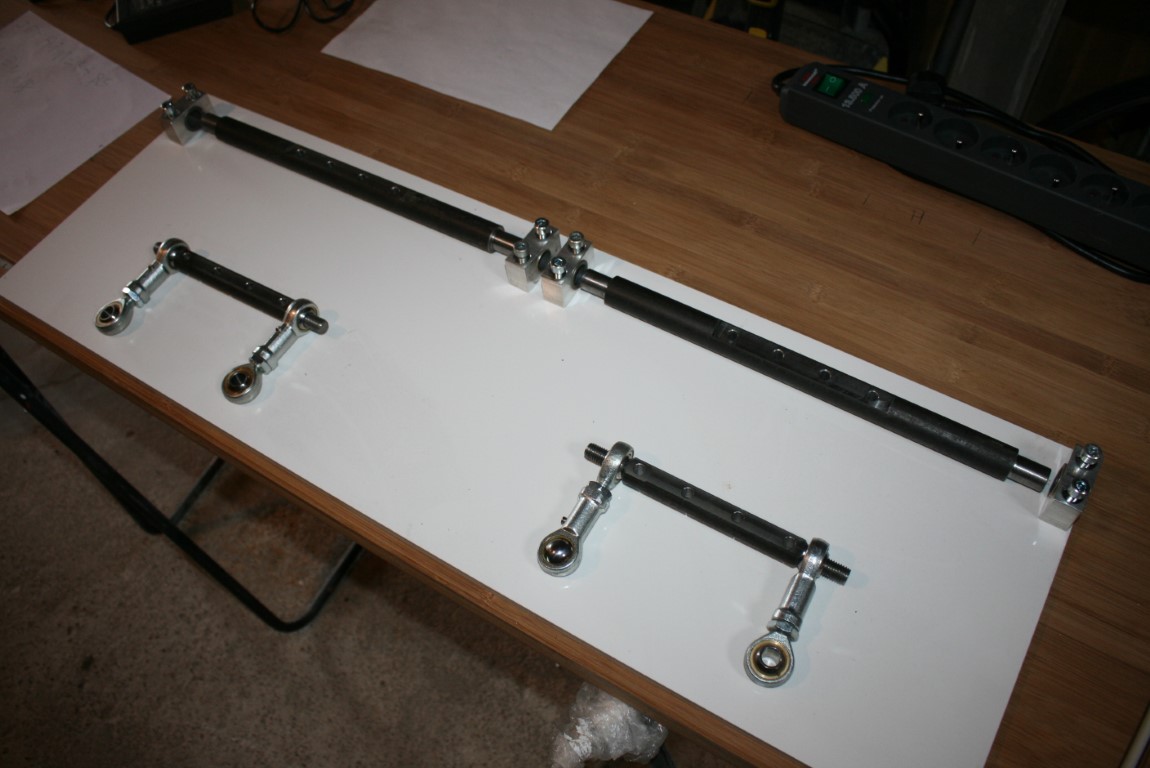

Et j'ai presque fini :

[moulino51]

Bonsoir "Yannick.Ribau",

Sympa de donner des nouvelles du projet
Tu vas t'éclater avec ce matériel

Pourrais tu STP remettre les images qui ont disparue en première page et sans doute également sur les autres.
Uniquement en hébergement interne au forum (fonction "Fichiers joints") pour assurer leur pérennité.


Gé

[moulino51]

OK, 2 images réintégrées en interne forum, il y en a encore beaucoup d'autres
Poste les par deux ou trois, c'est le plus simple pour moi
Il y a également une vidéo YT disparue



Gé

[Yannick.Ribau]

Ces photos sont hébergées en sécurité, pas d'obligation de les uploader sur le forum, les liens suffisent.

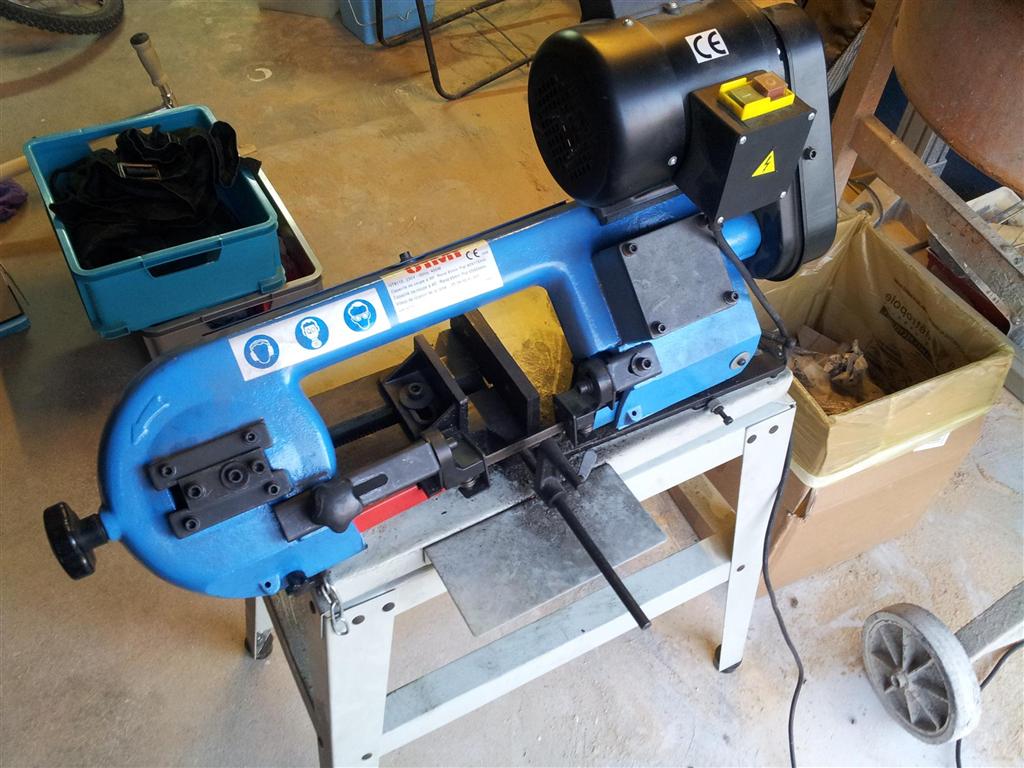

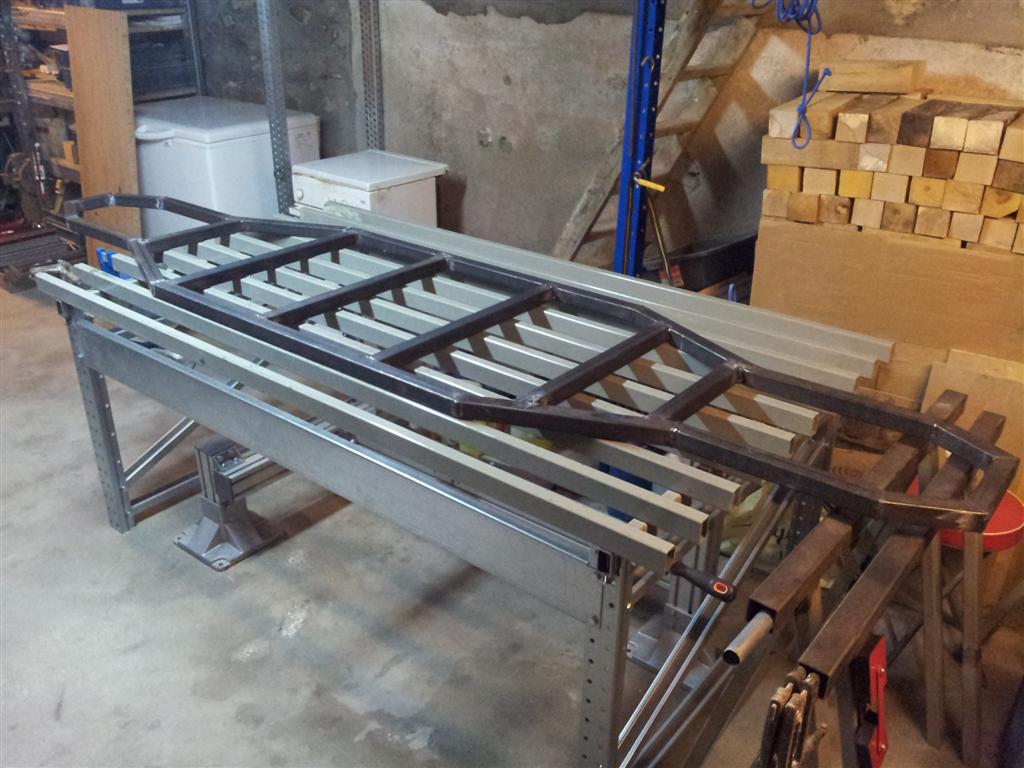

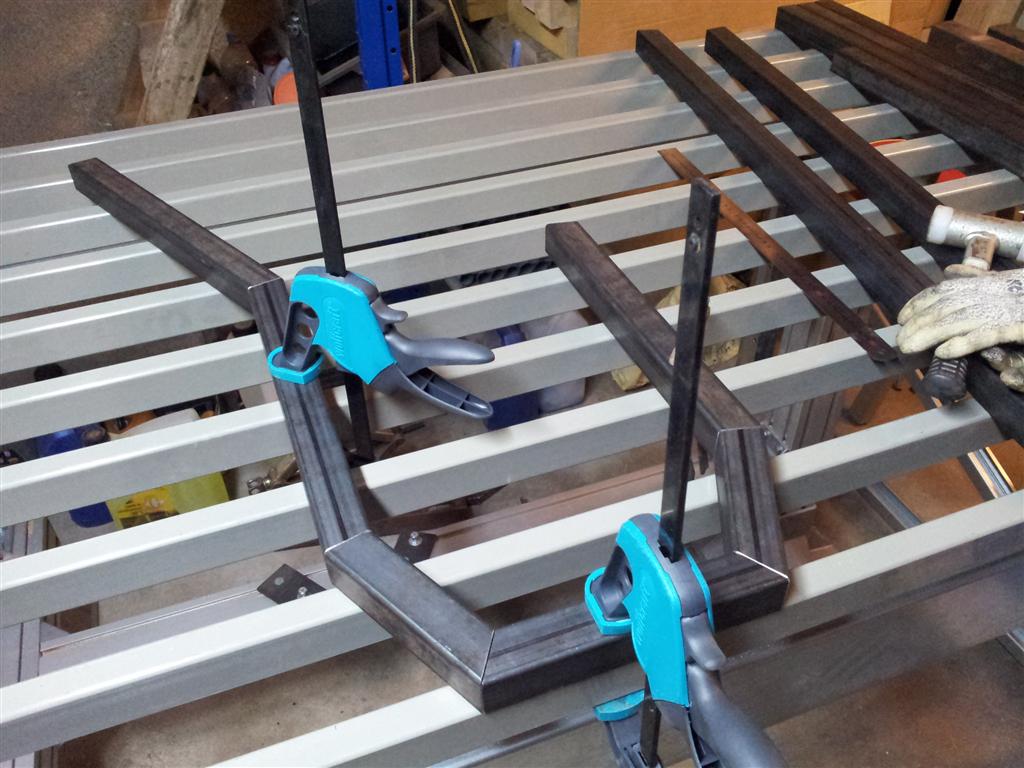

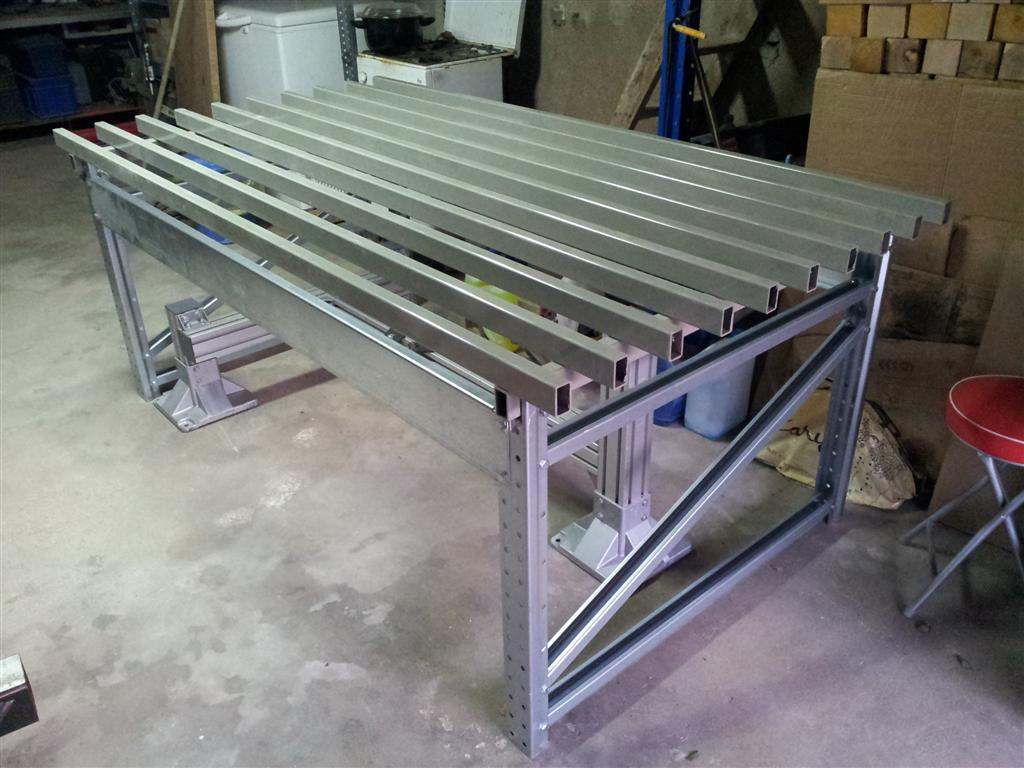

05 Novembre 2012 22h35:




06 Novembre 2012 21h45:

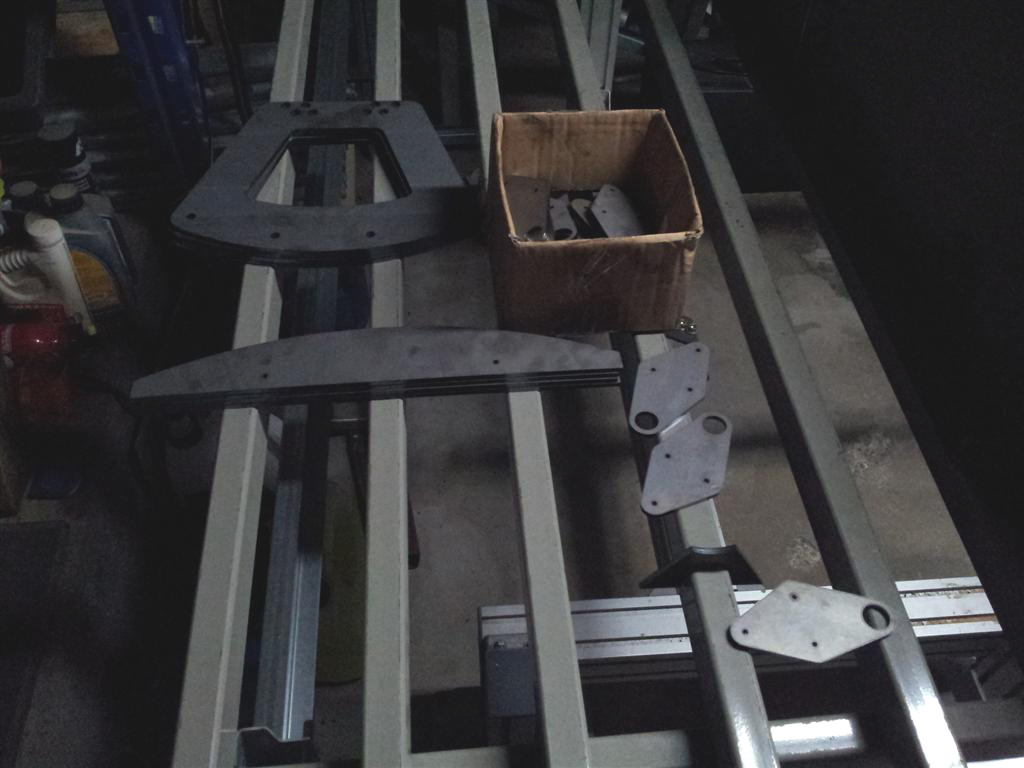

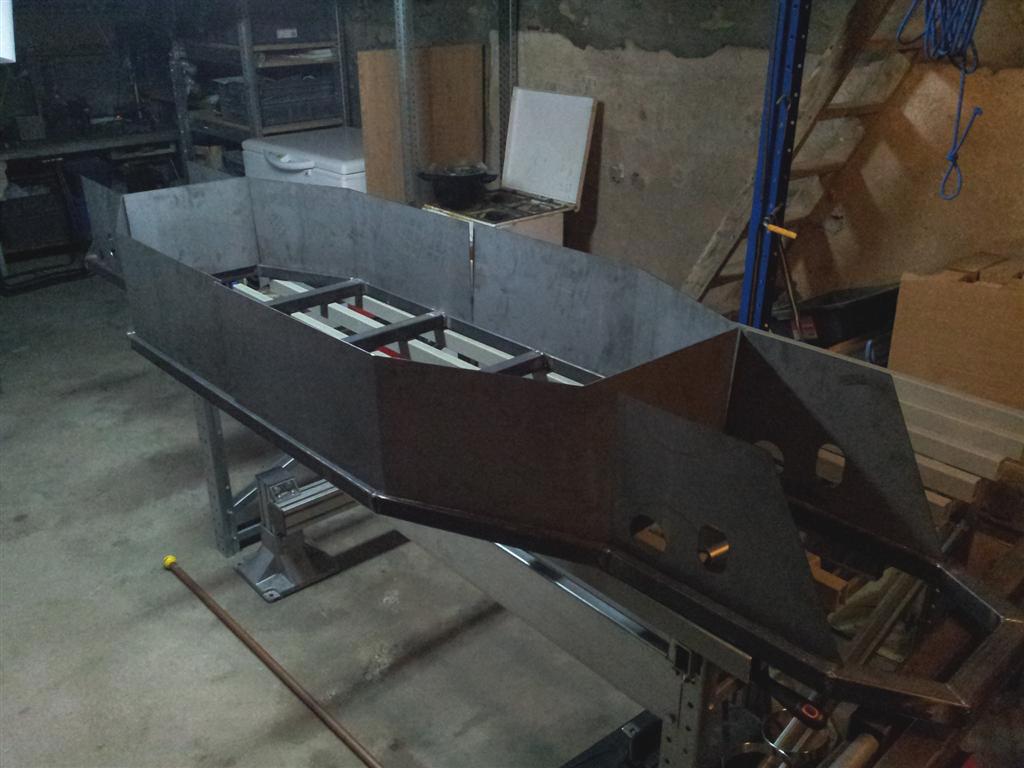

15 Novembre 2012 21h45:

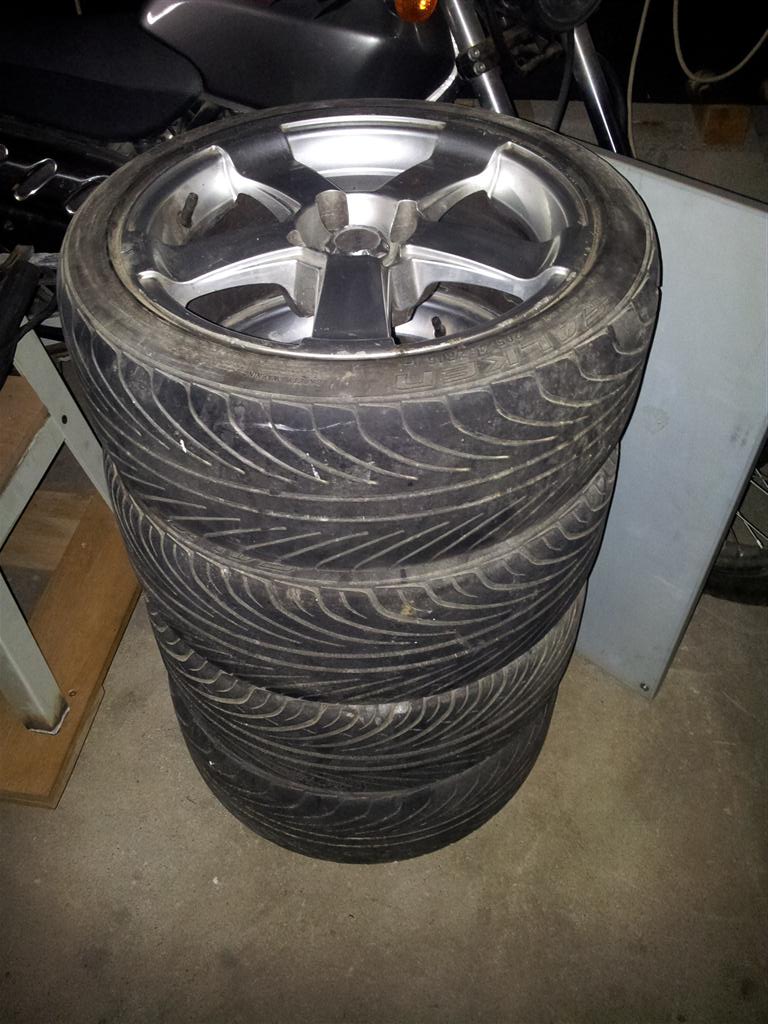

20 Novembre 2012 21h46:


Par contre je n'arrive pas à retrouver la vidéo, je crois qu'on voyait une D50 se retourner pendant une course de voitures anciennes... je cherche.

[Yannick.Ribau]

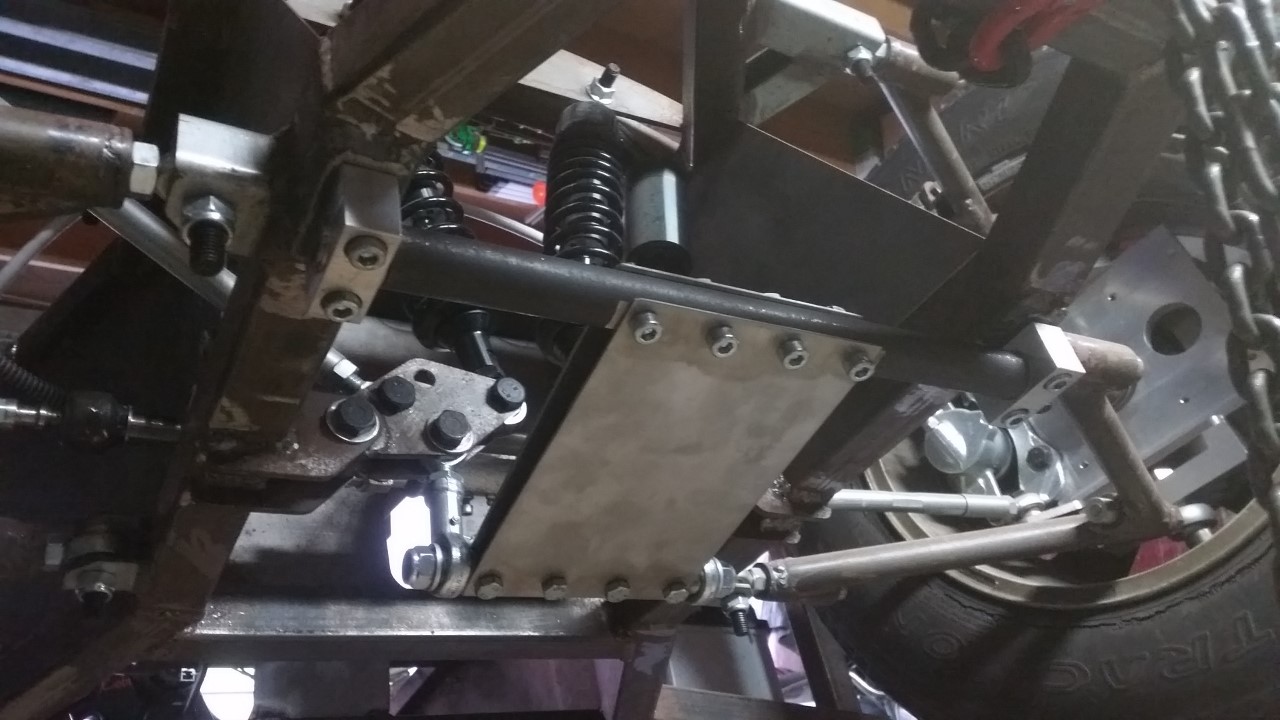

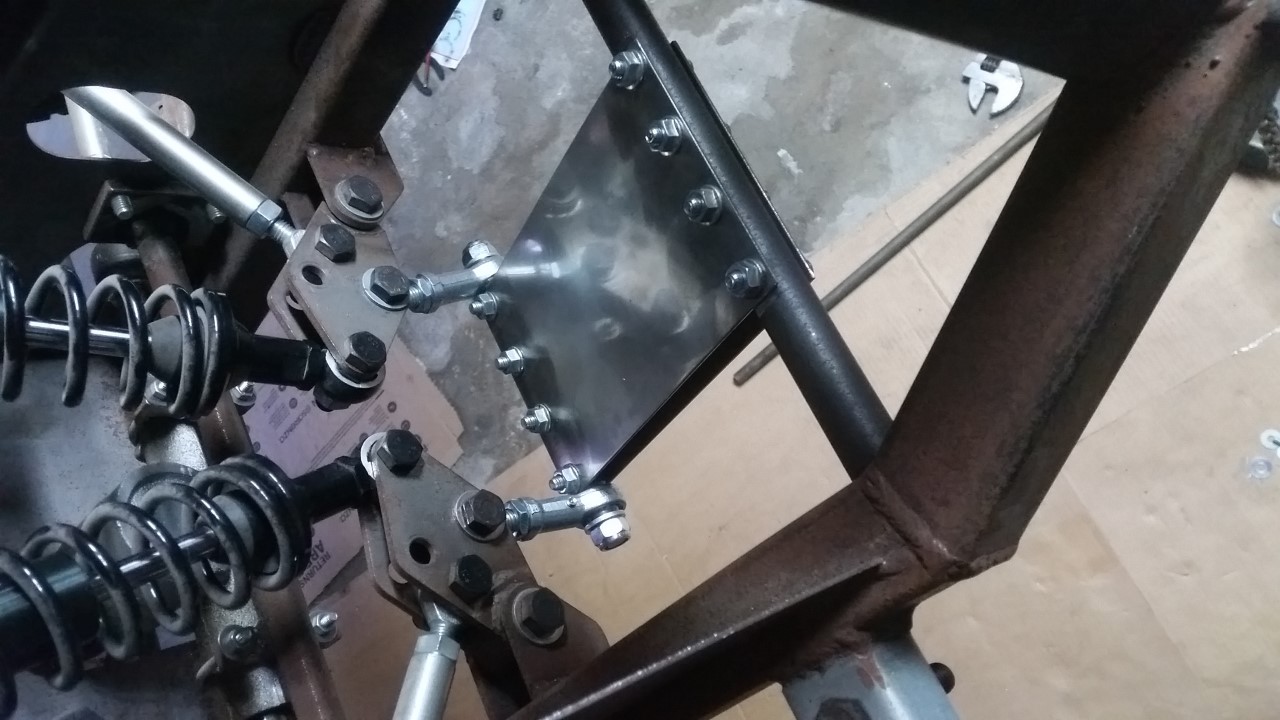

J'ai trouvé le temps d'avancer sur la "barre" anti-roulis... c'est monté, ça a l'air de faire son office.



J'ai déjà modifié la config en doublant les tôles ressort, c'était trop souple :




Il faut que je filme le comportement en roulant pour vérifier ça.

[gilles-ricaines37]

En tout cas c'est beau.

[Topolino]

Pour l'anti-roulis, la barre ne travaille pas en torsion ? C'est les tôles qui font fonction d'anti-roulis ?

[manu.lille]

Très très joli projet

ça donne envie de casser sa tirelire pour avoir le même véhicule à la maison !

[Yannick.Ribau]

@Topolino : exactement, ça va me permettre d'ajuster la raideur en empilant plus ou moins de tôles.
@manu.lille : le budget c'est important, mais c'est surtout le temps qui manque...
